Le secteur fortifié de Colmar

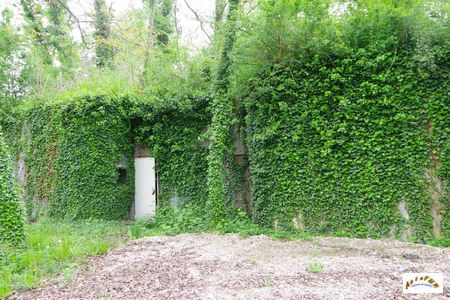

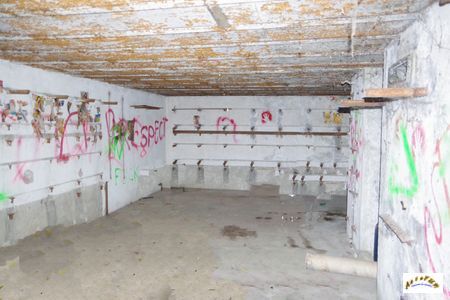

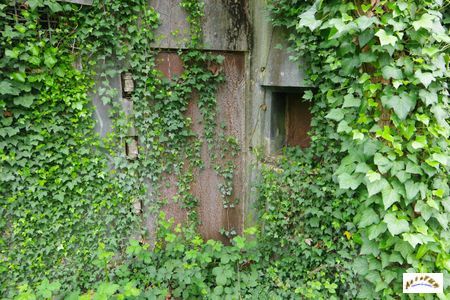

La ligne Maginot comprenait dans le secteur allant d’Artzenheim à Nambsheim vingt casemates de combats, cinq abris pour l’infanterie et d’innombrables points d’appui. De cet ensemble fortifié, il ne subsiste que les deux casemates d’Algolsheim Nord et Est, la casemate de Balgau-Sud, l’abri du "Cimetière Israélite" de Biesheim, l’abri de Geiswasser et celui de Nambsheim-Digue. Ces ouvrages ont cependant bien souffert des pilleurs et autres casseurs. Les autres casemates ont totalement disparu ou ont été dynamités et il n'en reste que des ruines.

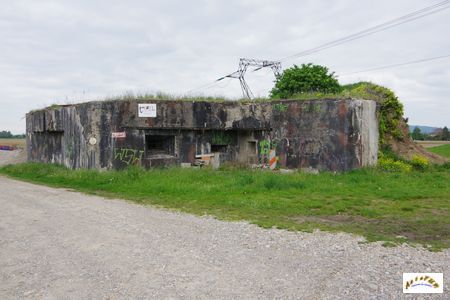

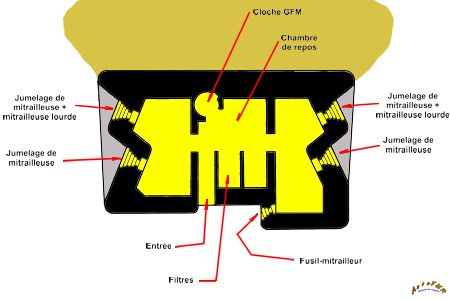

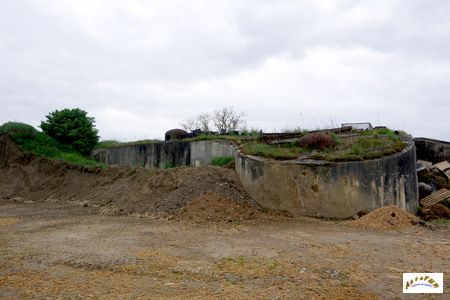

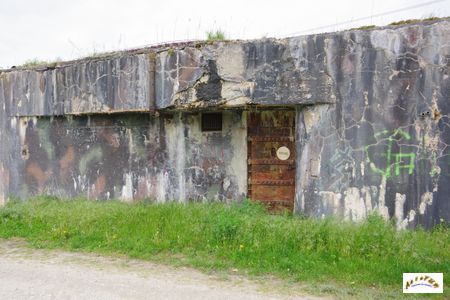

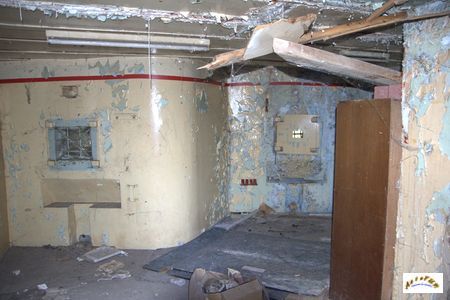

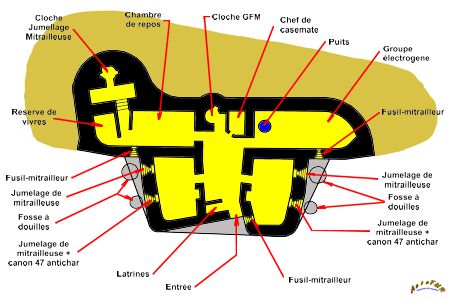

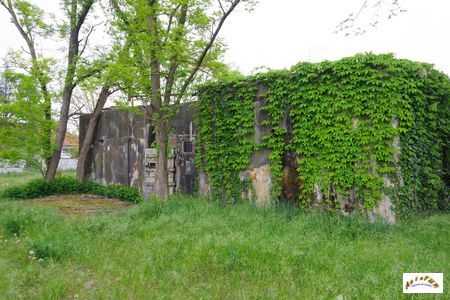

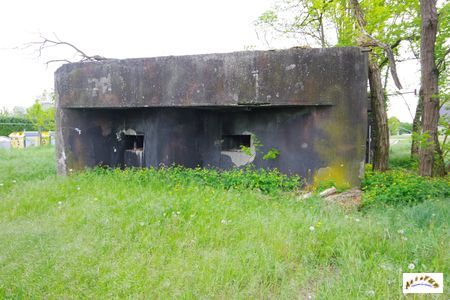

La casemate d'Algolsheim Nord, dénommée "44/3 - Algolsheim Nord", est une casemate d'infanterie double de type CORF M2F. La casemate d'Algolsheim Est, dénommée "45/3 - Algolsheim Est", est une casemate d'infanterie d'un plan particulier. Doté d'un effectif théorique de 27 hommes, elles sont pourvues de deux créneaux pour jumelage de mitrailleuses Reibel MAC31 (modèle 1931), de deux créneaux pour jumelage de mitrailleuses Reibel MAC31 et canon antichar AC37 ou AC47, d'un créneau pour fusil-mitrailleur de défense arrière et d'une cloche blindée GFM (guet/fusil-mitrailleur) type A. La casemate "45/3 - Algolsheim Est" possède en plus une cloche blindée pour jumelages de mitrailleuses Reibel MAC31. Les deux casemates ont été débarrassées de leurs levées de terre qui protégeait le côté exposé à l’ennemi.

La mitrailleuse Reibel MAC31 avait un calibre de 7,5 mm, une portée pratique de 1200 m et une cadence de tir de 500 coups/min. Le fusil mitrailleur avait un calibre de 7,5 mm et une cadence de tir effective de 200 coups par minute (500 en théorie). Sa portée était de 600 m. Le canon antichar de 37 avait une longueur de 2,09 m et une cadence de tir de vingt coups par minute. Son obus de 0,9 kg était capable de percer un blindage de 30 à 40 mm à 1000 m de distance. Le canon antichar de 47 avait une longueur de 2,37 m et une cadence de tir de vingt coups par minute. Son obus de 2 kg était capable de percer un blindage de 56 mm à 1000 m de distance. Tous les blindages des chars en service en 1940 étaient percés à 800 m de distance. La cloche blindée pour jumelages de mitrailleuses Reibel MAC31 a un poids de 12 tonnes. Elle est réalisée avec un alliage d'acier au nickel/chrome d'une épaisseur de 20 cm et a un diamètre extérieur de 1,60 m. Le diamètre intérieur est de 1,20 m. Cette cloche est munie de trois meurtrières dont deux sont utilisées en observatoire. La meurtrière utilisée pour le passage du jumelage de mitrailleuses est équipée d'une rotule. Elle est équipée d'une plateforme mobile et d'un monte chargeur actionné par une manivelle à bras. La cloche blindée "GFM type A" a un poids de 10,5 tonnes. Elle est réalisée avec un alliage d'acier au nickel/chrome d'une épaisseur de 20 cm et a un diamètre extérieur de 1,60 m. Cette cloche est munie de trois ou cinq meurtrières utilisées en observatoire ou pour le passage d'un fusil mitrailleur. Les meurtrières sont équipées de rotule. Elle possède une plateforme mobile montée sur un système à crémaillère permettant à son occupant de se servir de son matériel aisément.

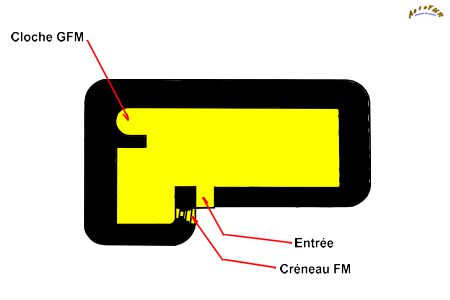

Les abris de "Geiswasser Village" et de "Nambsheim Digue" sont de type "A2CL allongé". Ils sont constitués d’une chambre en "L" prévu pour abriter de dix à trente hommes d’infanterie. Ils sont munis d’une cloche blindée GFM type A et un créneau de tir pour fusil mitrailleur protège la porte d’entrée. Ce type d'abris a souvent été aménagé par les occupants qui rajoutèrent de petites constructions pour abriter une cuisine ou des couchages supplémentaires. L'abri de Nambsheim possède ainsi une chambre supplémentaire. L’abri du "Cimetière Israélite" est un abri double, type "A3CL" muni de deux portes d’entrée protégées par deux créneaux de tir et d’une cloche GFM type A.

À Volgelsheim, près d'un imposant dépôt de munition allemand "Munitionsraum 4" (M.R. 4) construit en 1897 dans le cadre de la "feste" de Neuf-Brisach, se trouve une casemate construite par la main-d’œuvre militaire. Cette casemate dénommé "Algolsheim Abbatucci 1" était armée par deux mitrailleuses Hotchkiss de 8 mm et d'un fusil-mitrailleur pour la défense rapprochée. Elle présente la particularité d'avoir sur la dalle supérieure un puits surmonté d'une tourelle de char Renault FT (disparue depuis longtemps) équipé d'une mitrailleuse Reibel MAC31. À quelques mètres de là se trouve également une casemate STG (Algolsheim Abbatucci 2) pour un canon antichar de 25 mm. Le canon antichar de 25 avait une longueur de 3,70 m et une cadence de tir de 15 à 20 coups par minute. Son obus de 0,32 kg était capable de percer un blindage de 40 mm à 400 m de distance. Cette casemate a été convertie en poulailler.

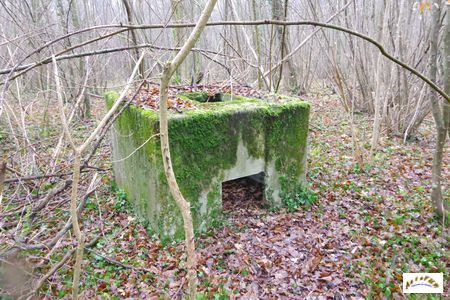

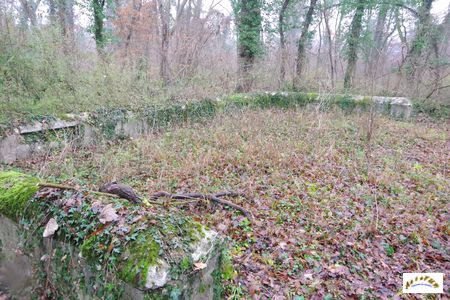

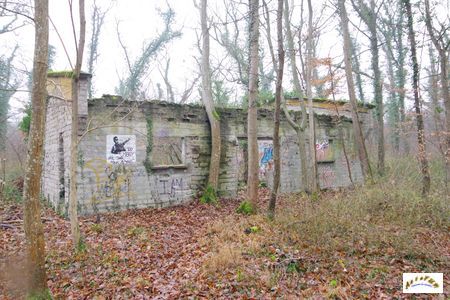

Les casemates de la ligne Maginot étaient complétées par des dépôts de munitions disposés à l’arrière (voir la page sur la position d’infanterie d’Heiteren). Des stands de tir furent également implantés à l’arrière de la ligne. Un de ces stands de tir se trouve à l’ouest de Wolfgantzen. Ce terrain servit jusqu’en 1990 au 9^e régiment du Génie basé à Neuf-Brisach. La partie attribuable à la ligne Maginot se compose d’un bâtiment regroupant les créneaux de tir des différentes armes utilisées dans les casemates et d’un bâtiment servant de cible.

De nombreux points d’appui bétonnés sont disséminés tout autour de Neuf-Brisach. Ces points d'appui sont disposés le long des voies de communication. Ils ont été construits après les casemates par les troupes affectées au secteur d'où leurs grandes disparités de forme et de taille. Les fortifications de Vauban ont été intégrées dans la ligne Maginot. Certaines embrasures des tours bastionnées situées entre les portes de Bâle et de Belfort ont été adaptées aux armes de la ligne Maginot.

L'accès à la coupole

Au nord de Biesheim subsistent deux casemates pour mitrailleuses.

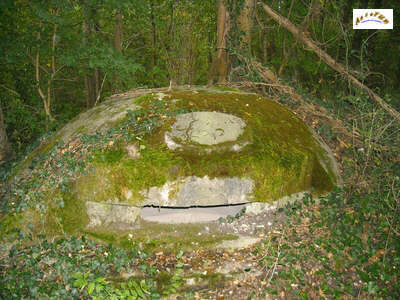

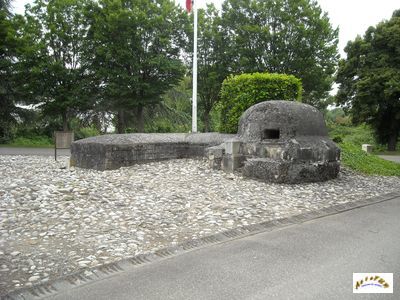

Un des points d'appui (Andolsheim Pavillon de chasse) est situé dans la forêt, près d'Andolsheim, un autre près de Widensolen (Widensolen Koenigsweg) et un remarquable point d'appui triple (Appenwihr Saint-Hubert) est situé près d'Appenwihr. Sur l'Ile du Rhin subsiste également une belle casemate de ce type.

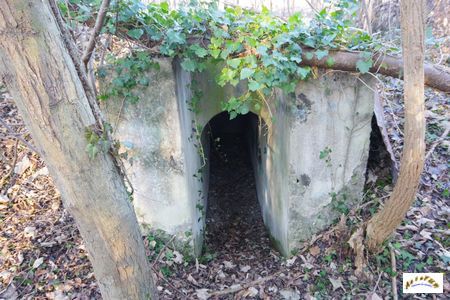

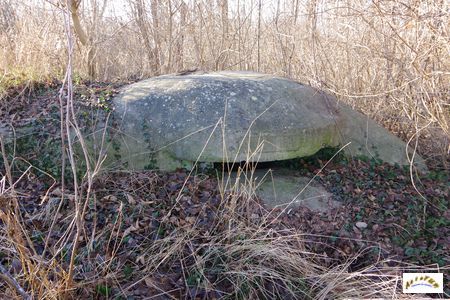

Ce type de point d'appui possède une coupole d'une épaisseur de 30 cm construite sur des murs d'une épaisseur comprise entre 50 et 90 cm. Le plafond du couloir d'accès a une épaisseur de 50 cm. Les murs de la chambre de tir sont munis d'un évidemment circulaire, destinée aux pieds de l'affut de la mitrailleuse. Ces petites casemates ont toutes été construites entre 1935 et 1940 par les soldats des régiments d'infanterie. Dans la région de Neuf-Brisach, cinquante-sept points d'appui de ce type sont disséminés dans la forêt. Ces positions étaient armées de mitrailleuses lourdes Hotchkiss de calibre 13,2.

Plan d'une coupole de point d'appui

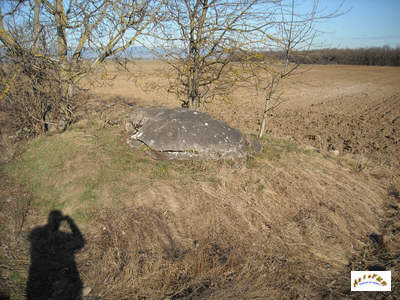

Le point d'appui d'Appenwihr est constitué de trois coupoles. Les coupoles de droite et de gauche étaient armées d'une mitrailleuse. Celle du centre était un observatoire. Il a été construit, comme l'indique l'inscription, par les 5^e et 7^e compagnies du 152^e régiment d'infanterie vers le 15 février 1935. À proximité est situé un autre pont d'appui dont la coupole a explosée. Elle a certainement fait l'objet d'un coup au but de la part d'un canon allemand. Ce coup l'a éventré et provoqué l'effondrement de la coupole sur ses fondations bouchant ainsi le créneau de tir. À proximité se trouve le monument à la mémoire du sous-lieutenant Yvan Thiriet, de la 292^e compagnie d'Aérostiers, tombé le 10 novembre 1939.

Au sud du village de Fortschwihr se trouve une ligne de points d'appui qui a fait l'objet d'une récente restauration. Ces points d'appui constitués de coupoles type "7^e région" ont été construits en 1935 par le 152^e régiment d'infanterie qui acquis le surnom des "Diables rouges" par ces exploits au Hartmannswillerkopf en 1916. La ligne débute dans un bosquet au lieu-dit Stockacker où se cachent sous la végétation deux coupoles pour mitrailleuse, l'une (Stockacker 1) orientée vers l'est et l'autre (Stockacker 2) orienté vers le nord. Elles possèdent toutes deux une entrée à l'opposé du créneau de tir. La première porte au-dessus du créneau de tir le blason des "Diables rouges" et un cartouche "6^e CCA-CM2".

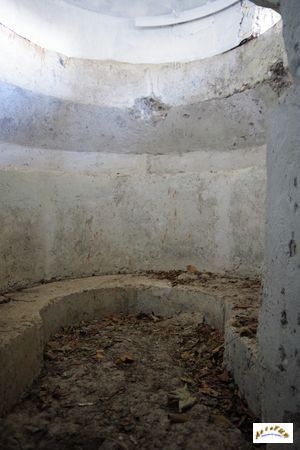

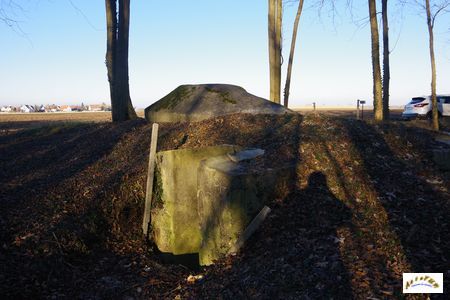

En suivant la lisière de la forêt vers l'est se succèdent cinq points d'appui qui ont tous été dégagés de la végétation par l'association des "Sages", les Anciens de la commune de Fortschwihr. La première coupole dénommé "Sauloch-Kuhspick 1" a son créneau de tir orienté vers le nord et possède deux entrées, l'une à l'ouest et l'autre au sud. Celle-ci est mixte avec une ouverture frontale et une ouverture en partie haute avec une échelle d'accès.

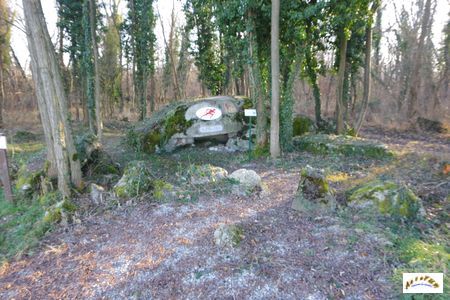

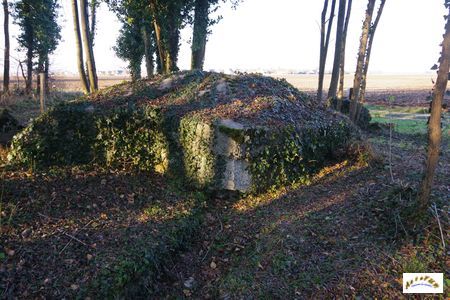

La deuxième coupole dénommé "Schlittweg-Kuhspick 2" a son créneau de tir orienté vers le nord et possède également deux entrées en direction du sud. Une des entrées est remblayée et la coupole a été explosée par un obus américain lors des combats de la Poche de Colmar. Sous le blason du 152^e RI se trouve un cartouche portant la mention "5 et 7^eme Cie du 15-2".

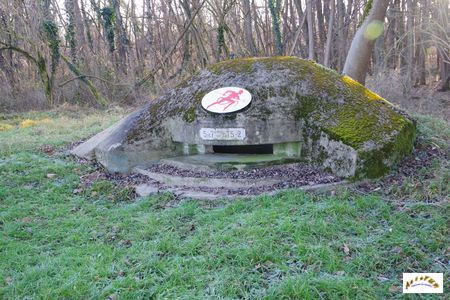

Le point d'appui suivant est dénommé "Stoekle Goldgrube 1". Le créneau de tir est orienté au nord-nord-est et la coupole possède également deux entrées, l'une s'ouvrant au nord et l'autre, avec un angle à 90°, s'ouvrant au sud.

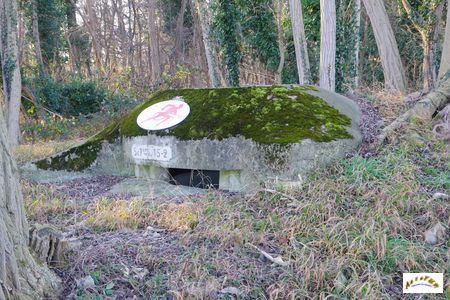

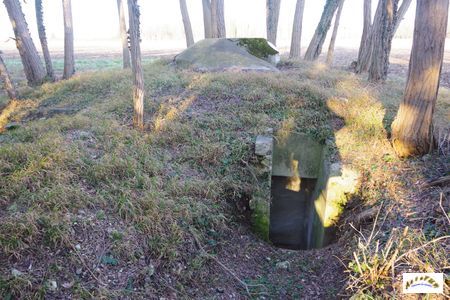

Le point d'appui dénommé "Stoekle Goldgrube 2" a son créneau de tir orienté à l'est. La coupole possède deux entrées en forme de puits. L'une d'entre elles possède cependant un accès direct. Elle porte également, en plus du blason du 152^e RI, un cartouche portant la mention "5 et 7^eme Cie du 15-2".

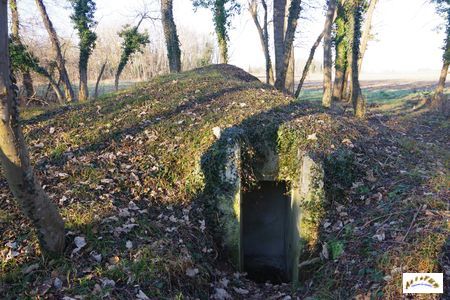

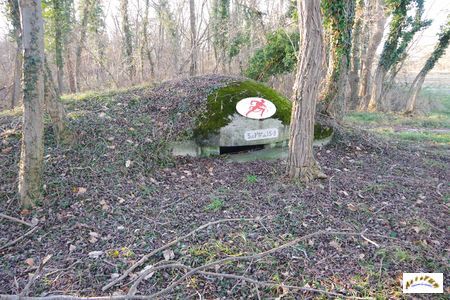

Le dernier point d'appui de ce groupe est la coupole "Akazien Goldgrube 3" qui est identique à celle de "Stoekle Goldgrube 2".

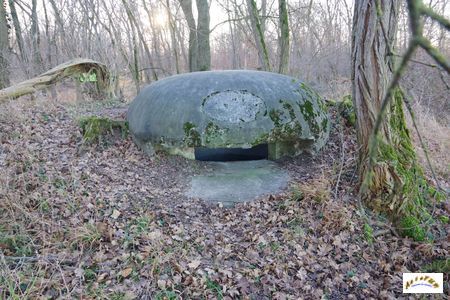

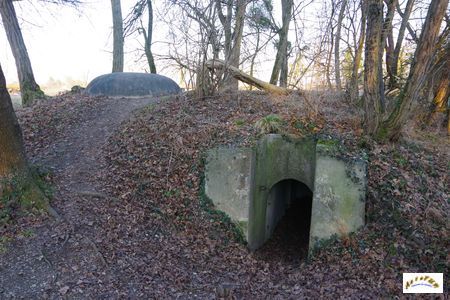

La ligne de points d'appui se poursuit ensuite vers le sud-est pour rejoindre, au sud de Widensolen, le canal d'irrigation. Un de ces points d'appui est visible le long de la D9 à la sortie du village. Un autre est accessible par le sentier de découverte partant en face de la grotte de Lourdes de Widensolen située le long de la D9. Il s'agit de la coupole dénommée "Widensolen canal 2". Celle-ci possède une seule entrée située au sud-sud-ouest. Le créneau de tir est orienté au nord-nord-est, couvrant ainsi l'est et le sud-est du village. Sur le dessus du créneau de tir se trouvait le blason du 152^e RI et un cartouche "6^e Cie - CEA - CM2".

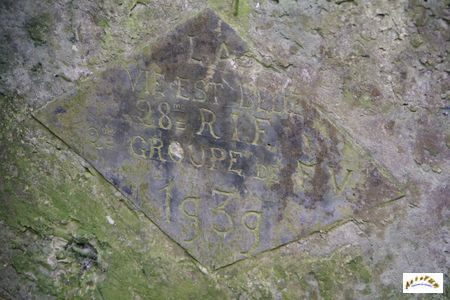

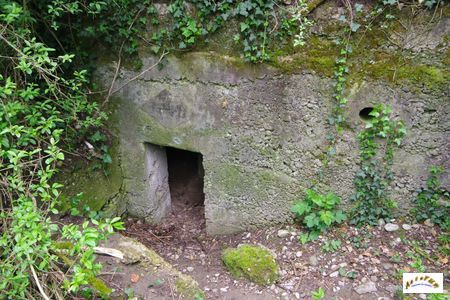

L'ancien canal du Rhône au Rhin traversant la plaine d'Alsace entre Mulhouse et Neuf-Brisach fut également utilisé comme ligne d’arrêt par les militaires. Les différentes écluses furent munies de deux, voir plus, casemates. De construction MOM (main-d’œuvre militaire) elles étaient armées soit d'une mitrailleuse Hotchkiss 8 mm modèle 1914, soit d'un canon antichar de 37 mm utilisés en flanquement. Au sud de l'écluse 52 située à l'est de Rustenhart se trouve une de ces casemates ayant la particularité d’être à deux niveaux. La chambre de tir se trouve au niveau supérieur sur la berge du canal alors que la chambre de repos se trouve en dessous. Au nord de l'écluse se trouvent un abri constitué de deux alvéoles en tôle métro (construit en 1939) et une casemate pour un canon antichar.

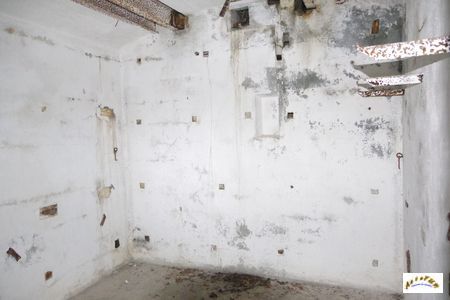

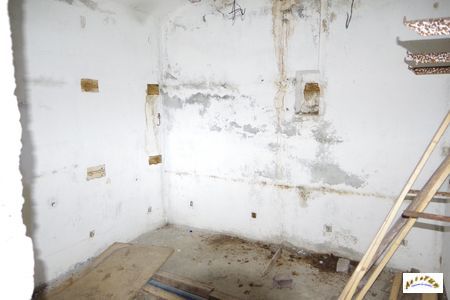

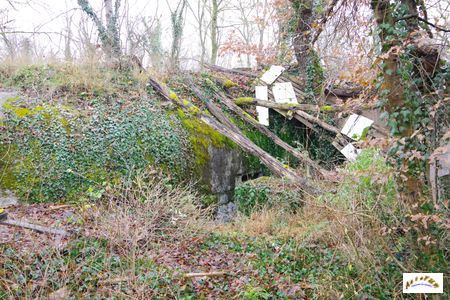

Le long de la berge du canal, au sud de cette casemate, se trouvent 6 soutes à munitions constituées chacune de trois alvéoles en tôle métro. Il s'agit des réserves de munitions pour les trois positions d'artillerie disposée dans la forêt du Niederwald à proximité. Ces positions étaient affectées au III/316^e RAP équipé de canons de 75 modèle 1897. La position au sud était occupée par la 7^e compagnie, celle du milieu par la 8^e compagnie et celle au nord par la 9^e compagnie. Après les soutes à munitions se trouve un poste de commandement (PC) et ses deux PC annexes puis deux abris en tôle métro totalement en ruine. Le PC est un ouvrage de type STG auquel a été adjointe une extension de construction légère. Celle-ci a cependant pu être construite après guerre. L'ouvrage possède deux entrées en chicane (au nord et au sud) donnant sur une grande pièce et deux plus petites. La petite pièce, côté sud, abritait un central téléphonique desservant seize directions.

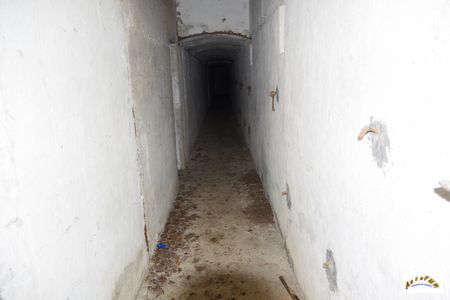

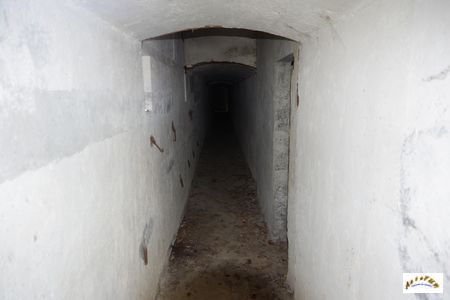

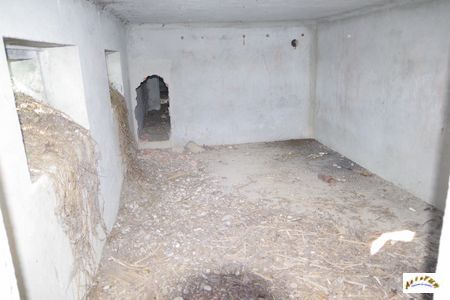

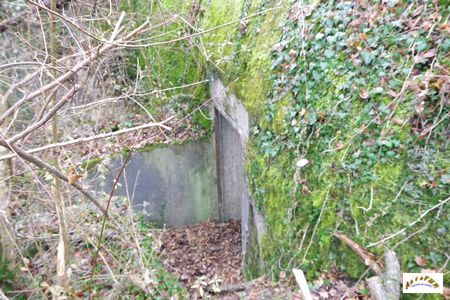

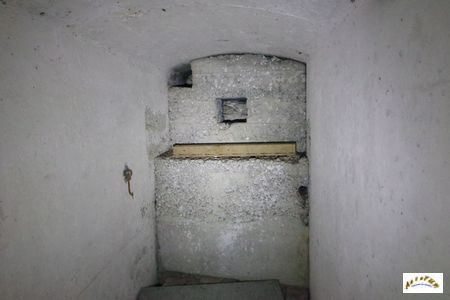

Le plan du poste de commandement

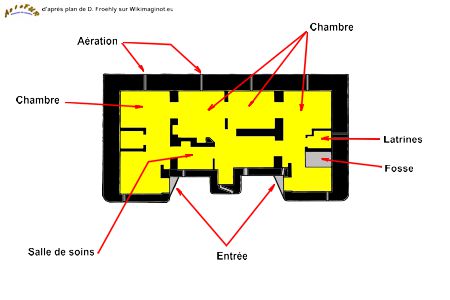

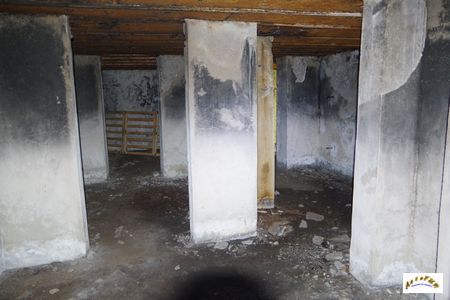

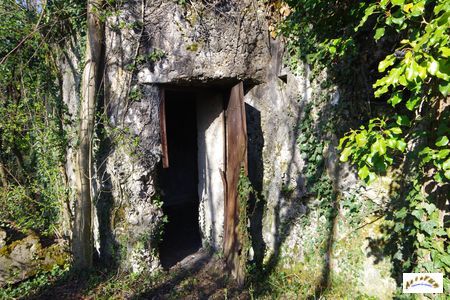

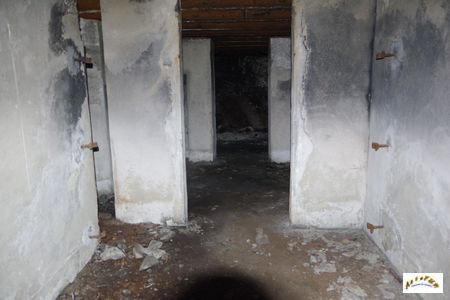

En face de ce PC dans le bosquet de l'Oberfeld se trouve une grosse casemate ayant servi comme poste de secours. Il s'agit d'un abri de type STG dont le mur frontal est épais de 2,75 m. Les autres murs et la dalle de couverture sont épais de 2 m. Le côté frontal est également protégé par un talus en terre. L'abri possède deux entrées, chacune munie d'une porte blindée défendue par un créneau de tir pour fusil-mitrailleur. Une des portes est toujours présente et montre des impacts de tir. Le volume interne est divisé en sept chambres par des murs en béton. Des w.c. à la turque sont également présents. L'ensemble des équipements ont disparu. La casemate a souffert des combats lors de la libération en 1945 et peut-être de ceux de 1940.

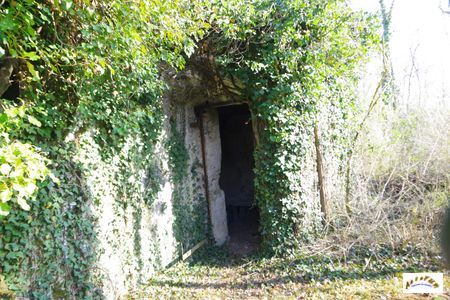

Poste de secours de l'Oberfeld

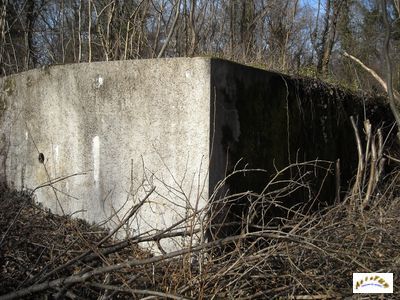

Un autre poste de commandement fut construit dans la forêt d'Artzenheim. Ce poste de commandement abrité dans trois bâtiments était occupé par le 2^e bataillon du 42^e RIF à partir de novembre 1939. En juin 1940, il était sous les ordres du chef de bataillon Cagneux.

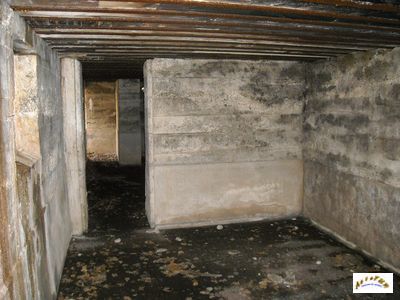

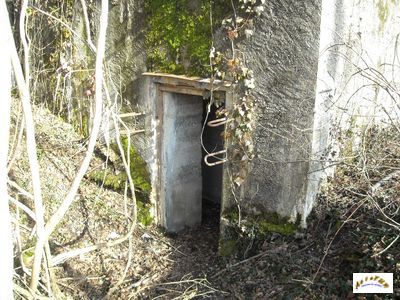

Le poste de commandement d'Artzenheim

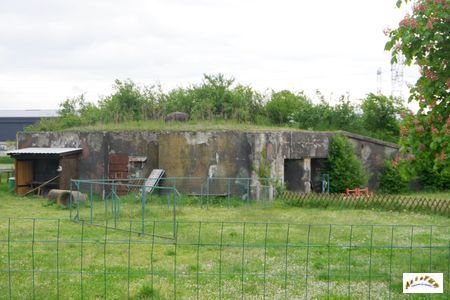

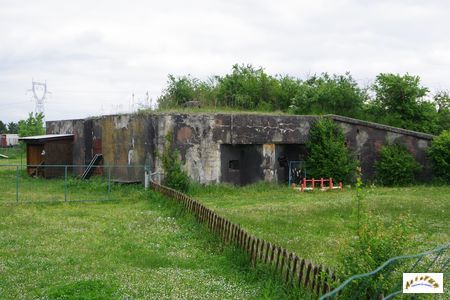

La casemate de Balgau Sud, dénommée "49/3 - Balgau Sud", est une casemate d'infanterie double de type CORF M2F. Doté d'un effectif théorique de 27 hommes, elle est pourvue de deux créneaux pour jumelage de mitrailleuses Reibel MAC31 (modèle 1931), de deux créneaux pour jumelage de mitrailleuses Reibel MAC31 et canon antichar AC37, d'un créneau pour fusil-mitrailleur de défense arrière et d'une cloche blindée GFM (guet/fusil-mitrailleur) type A. Les casemates de type M2F présentent un volume de béton de 450 m³. La dalle supérieure a une épaisseur de 1,25 m, le mur face à l'ennemi a une épaisseur de 1,80 m, les murs latéraux ont une épaisseur de 1,50 m et le mur arrière est épais de 1 m.

Ces photographies ont été réalisées en janvier 2009, en février 2010 et en mars 2025.

Y ACCÉDER:

La casemate d’Algolsheim Nord est située à l’entrée nord du village en venant de Vogelsheim dans la zone artisanale à gauche de la route. Elle serait, en 2024, sur le point d'être détruite. La casemate d’Algolsheim Sud est sur un terrain privé à la sortie du village vers Vogelgrun.

L’abri de Geiswasser est à l’entrée du village en venant de la D52 longeant le Rhin.

L’abri de Nambsheim est sur la gauche de la D52 en venant de Nambsheim à cent mètres environ du rond-point donnant accès au centre de recherche.

L’abri du "Cimetière Israélite" est accessible en suivant la D52 depuis Biesheim vers le nord. Prendre le chemin partant à droite après l’étang de pêche après la station-service.

Le stand de tir se trouve dans la forêt à l’ouest de Wolfgantzen. Au centre du village, prendre la rue partant à droite de la mairie et passant devant une chapelle. Continuez tout droit jusqu’à la lisière de la forêt puis suivez le chemin s’enfonçant à gauche dans la forêt.

Les casemates au nord de Biesheim sont accessibles par le premier chemin partant à droite à la sortie du village le long de la route vers Kunheim.

La casemate de Vogelsheim est située entre la N415 et la caserne Abatucci (transformée en centre résidentiel).

Pour accéder au point d'appui d'Andolsheim (pavillon de chasse 1), prenez à Andolsheim la direction de Neuf-Brisach puis tournez à gauche vers Biesheim. Dans le premier virage à droite, prenez le chemin allant tout droit. Le point d'appui est situé sur la droite à l'entrée de la forêt. Un autre point d'appui se trouve en bord de forêt à droite de la route avant d'arriver à Widensolen (Koenigsweg 3). Le point d'appui d'Appenwihr est situé sur le bord gauche de la route allant d'Appenwihr à Wolfganzen.

Pour accéder aux points d'appui au sud de Fortschwihr, prendre à Fortschwihr la rue de l'étang puis le chemin d'Andolsheim. Les premières coupoles sont à droite et à gauche dans les bosquets. Pour les autres, prendre la rue de la forêt jusqu'à la forêt puis suivre la lisière de celle-ci vers l'est.

Pour le point d'appui de Widensolen, rendez-vous à la grotte de Lourdes situé au bord de la D9 au sud du village. Empruntez le sentier de découverte partant du parking en face de la grotte.

Pour la casemate à canon de l'écluse 52, prendre à Rustenhart la D18b en direction de Fessenheim. Se garer au niveau de l'exploitation agricole avant le passage sur le canal du Rhône au Rhin. Les soutes à munitions et le PC sont le long du canal au sud de la D18b. Pour le poste de secours, revenir vers Rustenhart et prendre le 3^e chemin à gauche. Le poste de secours se trouve dans le 1^er bosquet au bord de ce chemin.

Le poste de commandement d'Artzenheim se trouve dans la forêt le long de la D111 reliant Artzenheim à Wickerschwihr.

La casemate de Balgau Sud se trouve sur un terrain privée au bout de la rue des Seigneurs à Balgau.

Les indications pour accéder à ce lieu insolite sont donnés sans garantie. Elles correspondent au chemin emprunté lors de la réalisation des photographies. Elles peuvent ne plus être d'actualité. L'accès au lieu se fait sous votre seule responsabilité.

Si vous constatez des modifications ou des erreurs, n'hésitez pas à m'en faire part.

Cette page a été mise en ligne le 7 mars 2009

Cette page a été mise à jour le 6 mai 2025
