La station radar du Mont Robin

Les Allemands entamèrent les recherches sur les systèmes radars dès 1934. Les docteurs Rudolf Kuhnhold et Hans Hollmann firent une présentation de leurs recherches sur un système de détection par ondes radio pour la veille lointaine au directeur de recherche de la société Téléfunken, le docteur Wilhelm Runge. Devant son manque d'intérêt, les chercheurs se tournèrent vers la nouvelle société Gema, créée par Paul Gunther Erbslöh et Hans Karl von Willisen. En 1935 devant le succès de Gema, Runge changea d'avis et lança son propre projet. Un système expérimental obtint très rapidement des résultats en détectant très nettement un Junkers JU52. Les différents projets se développèrent rapidement lorsqu'en 1938 l'armée allemande passa une commande pour un système radar. Un système opérationnel fut livré à la Kriegsmarine par la société Gema en 1938. Mais le développement des radars en Allemagne sembla avoir été moins prioritaire qu'il ne le fut pour les Anglais.

p013139

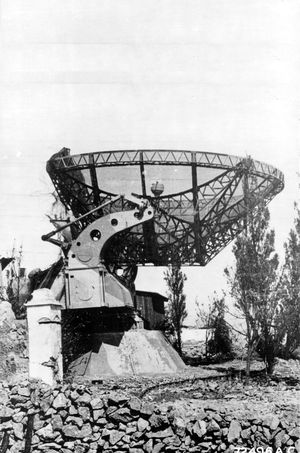

Radar Wurzburg Riese (© Wikipédia)

Les Allemands développèrent cependant plusieurs types de radars et pour chaque type, plusieurs versions. Le radar Wassermann, développé par Siemens, permettait la détection des avions avec une portée de 200 km. Il pouvait fournir la distance, le relèvement et le site de l'objectif. Il permettait également d'interroger un transpondeur IFF (amis/ennemis) installé dans les avions. Il était constitué d'une antenne plate haute de 37 m et d'un poids de 200 tonnes. Il était installé sur un bunker de type L480 d'un volume de béton de 1460 m3. Le radar Freya, fabriqué par Gema à partir de 1938, permettait la détection des avions avec une portée de 160 km. Il fournissait la distance et le relèvement des objectifs. Il était constitué d'une antenne plate large de 6,20 m et haute de 7,50 m. Sa puissance était de 20 kW. L'antenne était montée sur un socle rotatif lui permettant de couvrir toutes les directions.

wassermann
Radar Wassermann à Bergen-aan-Zee (© Wikipédia)

freya
Radar Freya (© Wikipédia)

Le radar Mammut fut développé par la société Gema en 1944 en combinant six à huit antennes de radar Freya pour former une antenne plate de 30 m de largeur et de 16 m de hauteur et d'un poids de 150 tonnes. L'antenne étant fixe, le faisceau radar était dirigé électroniquement faisant du Mammut le premier radar à commande de phase au monde. D'une puissance de 200 kW, il pouvait détecter une cible à 300 km de distance et à une altitude maximale de 8000 m. Comme le Freya, le Mammut ne pouvait déterminer que la distance et le relèvement de la cible. Le modèle Mammut Gustav FuMO51 était destiné à la détection des navires et le radar Mammut Cäsar FuMO52 était destiné à la détection des avions. Les radars Mammut étaient installés sur un bunker de type V143 d'un volume de 1800 m3 de béton ou sur un bunker de type L485 d'un volume de 2520 m3 de béton. Les deux types de bunkers disposaient d'une quinzaine de pièces.

mammut
Radar Mammut (© Wikipédia)

Le radar Wurzburg Riese fut construit à partir de 1940 par les sociétés Gema et Téléfunken. Il était constitué d'une antenne parabolique d'un diamètre de 3 m pour la version mobile et de 7,50 m pour la version fixe. Dans la version la plus grande, l'antenne avait un poids de douze tonnes. L'antenne était rotative et pouvait couvrir un azimut de 360 °. Fournissant le site, la distance et le relèvement de la cible, sa portée était de 70 km pour le FuSE65 et de 40 km pour le FuSE62 Anton. Fixé sur une embase en béton conique de type V229, il était utilisé pour guider les avions de chasse et la Flak vers leurs objectifs.

wurzburg
Radar Wurzburg Riese (© Wikipédia)

p013138
Radar Wurzburg Riese (© Wikipédia)

Les différents radars étaient codés FuMG (FunkMessGerät) pour appareil radio de mesure, FuMO (FunkMessOrtung) pour appareil radio de localisation, FuMB (FunkMessBeobachtung) pour appareil radio détectant les balises radio ou FuSE (FunkMess Siemens Erkennung) pour appareil radio de reconnaissance ami/ennemi.

Afin de contrer les raids nocturnes des alliés sur la France et l'Allemagne, le Feldmarschall de l'air Goering confia au général Joseph Kammhuber le soin de mettre en œuvre une défense antiaérienne plus efficace. Le général Kammhuber développa et organisa un réseau de détection allant du Danemark à la France. Il s'agissait d'une chaine de radars constitués de zones de 32 km de longueur (sens nord/sud) et de 20 km de largeur (sens est/ouest). Chaque zone comportait un radar Freya d'une portée de 100 km, d'un projecteur antiaérien commandé par le radar et deux groupes de chasse constitués de chasseurs Dornier DO17 ou Messerschmitt ME110 ou Junkers JU88. Par la suite, le dispositif intégra également deux radars Wurzburg Riese.

Une station radar typique du Mur de l'Atlantique comportait un radar à longue portée Wassermann sur un bunker de type L480 d'un volume de béton de 1460 m3, deux radars Freya et deux radars Wurzburg Riese. Un bunker-usine de type L486 (1300 m3) fournissait l'énergie électrique. Les informations des radars étaient exploitées dans un immense bunker à deux étages de type L479 Anton d'un volume de béton de 2610 m3. Les servants de la station étaient abrités dans trois bunkers de type R622 pouvant abriter deux sections de 15 hommes (629 m3) et différents abris légers. Un bunker de type R646 avec un puits assurait l'approvisionnement en eau du site. Le site était protégé par trois emplacements pour canons antiaériens (Flak) disposés à 120 ° l'un de l'autre. Les canons étaient installés sur des encuvements bétonnés.

mont robin 17
Encuvement Flak au Mont Robin

mont robin 16
Encuvement Flak au Mont Robin

La station radar du Mont Robin au sud de Dieppe se composait de différentes installations portant les codes DIE07, DIE08 et DIE10 Dickhäuter. La station DIE07 comportait un radar Wurzburg Riese FuSE62D. La station DIE08 comportait un radar Wurzburg Riese FuSE65 et un radar Freya FuSE80, remplacé par la suite par un FuMG401 puis par un FuMG450, et d'un deuxième radar Freya FuSE80. La station DIE10 comportait un radar Wurzburg Riese FuSE65, un radar Mammut FuMG41 sur un bunker L485, un radar Wurzburg Riese FuSE62A et un radar Wassermann.

mont robin 11
Emplacement du radar Mammut du Mont Robin

mont robin 15
Emplacement du radar Mammut du Mont Robin

mont robin 18
Arrière d'un bunker H630 du Mont Robin

mont robin 8
Bunkers H630 du Mont Robin

La station était protégée par neuf bunkers de type H630, armée chacun d'une mitrailleuse lourde. Ces bunkers avaient un volume de 610 m3 de béton. De nombreux abris pour le personnel étaient disséminés sur le site ainsi que plusieurs encuvements bétonnés pour canons antiaériens.

mont robin 24
Avant du bunker H630 au Mont Robin

mont robin 3

mont robin 2

mont robin 5

Ces photographies ont été réalisées en juillet 2018.

Sources consultées pour cet article :

Consulter la page "Bibliographie" de ce site
Site internet Wikipédia
Article "Radars allemands de la seconde guerre mondiale" par Jean Cotrez paru dans Histomag'44



Y ACCÉDER:

Le plus simple pour voir les bunkers de la station radar du Mont Robin est de se rendre au cimetière du village de Petit-Appeville sur la D925 allant de Dieppe à Saint-Valéry-en-Caux. Petit-Appeville est situé à la sortie de Dieppe. Le site est dans les prés situé à gauche du cimetière. Lors de ma visite, la plupart des bunkers étaient inaccessibles du fait de leurs comblements avec de la terre ou de la présence de massifs de ronces impénétrable.



Les indications pour accéder à ce lieu insolite sont donnés sans garantie. Elles correspondent au chemin emprunté lors de la réalisation des photographies. Elles peuvent ne plus être d'actualité. L'accès au lieu se fait sous votre seule responsabilité.

Si vous constatez des modifications ou des erreurs, n'hésitez pas à m'en faire part.
